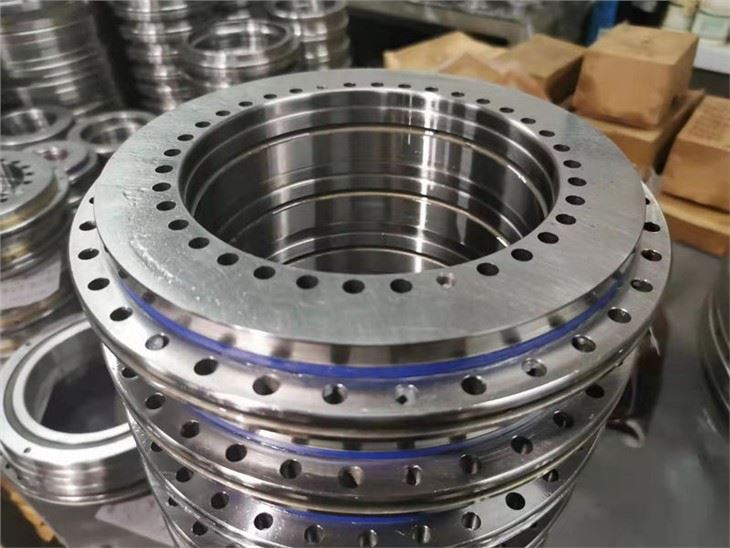

Περιστροφικό ρουλεμάν YRT325

Παράμετρος ρουλεμάν υψηλής ακρίβειας YRT325:

Εταιρικό Προφίλ

Η Luoyang Yujie (εφεξής καλείται σύντομη LYYJ) βασίζεται στη μεγαλύτερη βάση παραγωγής ρουλεμάν στο Luoyang της Κίνας. Διαθέτουμε πιθανή τεχνική ικανότητα, διαθέτουμε προηγμένο τεχνικό εξοπλισμό, τέλεια σετ επιθεώρησης και ισχυρή τεχνική δύναμη. Το προηγμένο και έμπειρο επαγγελματικό προσωπικό μας ερευνά και αναπτύσσει συνεχώς νέα προϊόντα, προκειμένου να ανταποκρίνεται στις διαφορετικές απαιτήσεις των πελατών.

Ως επαγγελματίας κατασκευαστής ρουλεμάν στην Κίνα, η LYYJ απευθύνεται στη διεθνή αγορά. Η LYYJ αναπτύσσει και κατασκευάζει διάφορα είδη ρουλεμάν και προϊόντα, όπως ρουλεμάν Slewing, ρουλεμάν Crossed Roller, ρουλεμάν Rolling Mill, κυλινδρικό ρουλεμάν, ρουλεμάν Taper Roller, ρουλεμάν γωνιακής επαφής, ρουλεμάν Deep Groove, Auto bearing, Back-up Roller, Ρουλεμάν μεγάλου μεγέθους, ρουλεμάν πολύ μεγάλου μεγέθους και μη τυπικά ρουλεμάν

Η LYYJ έχει πιστοποιηθεί θερμά από εγχώριους και υπερπόντιους πελάτες που επισκέπτονται το εργοστάσιό μας και συνεργάζονται μαζί μας. Προσφέρουμε πάντα στους αξιότιμους πελάτες μας τα αξιόπιστα προϊόντα, τη λογική τιμή, την ολοκληρωμένη τεχνολογία και τις καλύτερες υπηρεσίες. Θα δημιουργήσουμε ισχυρά φτερά για την επιχείρησή σας.

Διαδικασία κατασκευής

Δοκιμή σφυρηλάτησηςΚατανόηση του υλικού της σφυρηλάτησης, της κατάστασης μετά τη σφυρηλάτηση και ελέγξτε αν η σφυρηλάτηση έχει προεπιλογή πλαστικοποίησης και επιφανειακές ρωγμές.

ΣτροφήΜετά από τραχιά στροφή, υπερηχητική σφυρηλάτηση εξέταση για να μετρηθεί εάν τα εσωτερικά μέρη του υλικού έχουν ελαττώματα ρωγμών ή σκωρία, κ.λπ. και για να βεβαιωθείτε ότι τα ρουλεμάν θα μπορούσαν να φτάσουν την κανονική διάρκεια ζωής και χωρίς πρόωρη βλάβη.

Θερμική επεξεργασίαΜεσαία συχνότητα απόσβεσης στην επιφάνεια του ρουλεμάν, σκληρότητα όχι μικρότερη από 55HRC, βάθος θήκης σκλήρυνσης όχι λιγότερο από 4 mm, πλάτος μαλακής ζώνης όχι μικρότερο από 50 mm, σημειώστε στο σχετικό.

Διαμόρφωση και ΧόμπινγκΓια τα ρουλεμάν με εσωτερικά και εξωτερικά δόντια, διαδικασία διαμόρφωσης και χύτευσης πριν από την άλεση σύμφωνα με τις τεχνικές απαιτήσεις απαιτήσεων βαθμού πομπής.

ΓεώτρησηΣημειώστε και δοκιμάστε με ακρίβεια στη μηχανή διάτρησης CNC σύμφωνα με την τεχνική απαίτηση ως σχέδιο, βεβαιωθείτε ότι δεν υπάρχει απόκλιση διαστάσεων πριν από τη διάτρηση. Εγκατάσταση οπών σε συνδυασμό με μαλακό εύρος εναλλαγής 180 μοιρών και σφάλματα οπών όχι μεγαλύτερα από 0,5 mm.

ΑλεσηΜετά από σκληρή λείανση, εφαρμόστηκε τροχός κοκκώδους ρητίνης λείανσης ρητίνης 46 ή 60 μοιρών. Ο όγκος λείανσης φινιρίσματος είναι μικρότερος από τον τραχύ όγκο λείανσης. Ο τελικός βαθμός και η διάσταση πληρούν τις απαιτήσεις τεχνολογίας στο σχέδιο.

ΣυναρμολόγησηΠροετοιμασία εκκαθάρισης, συναρμολόγηση ίχνους να πραγματοποιηθεί μετά την άλεση για να ληφθεί προκαταρκτική απόσταση, η τελική λείανση επεξεργάζεται για να επιτευχθεί η απαιτούμενη απόσταση στο σχέδιο. Στη συνέχεια, ξεκινήστε τη δοκιμή ροπής, διορθώστε τον αγωνιστικό χώρο, καθαρίστε ξανά για να δημιουργήσετε την κατάλληλη ροπή εκκίνησης. Στη συνέχεια δοκιμή εξαρτημάτων και τελική συσκευασία.

Σχεδιασμός& Εγκατάσταση

Διάγραμμα εγκατάστασης ρουλεμάν

Σχεδιασμός& Δομή εγκατάστασης με την απαίτηση που φαίνεται στο παρακάτω σχήμα:

Οι βίδες συγκράτησης ασφαλίζουν τα στοιχεία ρουλεμάν κατά τη μεταφορά. Για την ευκολότερη εγκατάσταση του ρουλεμάν, οι βίδες πρέπει να χαλαρώσουν πριν από την τοποθέτηση και να ασφαλιστούν ξανά ή να αντικατασταθούν από βίδες τοποθέτησης μετά την τοποθέτηση.

Ο δακτύλιος διατομής L μπορεί να εφοδιαστεί με δακτύλιο που δεν υποστηρίζεται ή υποστηρίζεται

u Χωρίς υποστηριζόμενο δακτύλιο, ο τύπος ρουλεμάν είναι YRT.

uΜε υποστηριζόμενο δακτύλιο, ο τύπος ρουλεμάν είναι YRT ... VSP και θα πρέπει να υποστηρίζεται ολόκληρη η επιφάνεια του τμήματος L.

u Οι δυνάμεις συναρμολόγησης πρέπει να εφαρμόζονται μόνο στον δακτύλιο ρουλεμάν που θα τοποθετηθεί, ποτέ μέσω των κυλιόμενων στοιχείων. Σφίξτε τις βίδες στερέωσης σταυρωτά χρησιμοποιώντας ένα κλειδί ροπής (φαίνεται στο σχήμα 2)

uΜην διαχωρίζετε ή εναλλάσσετε εξαρτήματα ρουλεμάν κατά την τοποθέτηση και αποσυναρμολόγηση.

u Η εκκίνηση της ροπής τριβής μπορεί να είναι 3 έως 3,5 φορές μεγαλύτερη από την τιμή της ροπής τριβής στους πίνακες διαστάσεων.

Εγκατάσταση περιστροφικού ρουλεμάν YRT:

Βάλτε το ρουλεμάν YRT στο ρουλεμάν

Το YRT ρουλεμάν και ρουλεμάν είναι κατάλληλο για την απόσταση

Σφίξτε τις εξωτερικές βίδες στερέωσης δακτυλίου με εγκάρσιο τρόπο

Πατήστε το περιστροφικό τραπέζι στο ρουλεμάν YRT

Μια άλλη πλευρά του ρουλεμάν YRT συνδέεται με φλάντζα

Το περιστροφικό τραπέζι και το ρουλεμάν YRT είναι συρρικνωμένα

Φλάντζα ευθυγράμμισης, ρουλεμάν YRT, περιστροφικό τραπέζι

Σφίξτε τις βίδες στερέωσης εσωτερικού δακτυλίου με εγκάρσιο τρόπο

Συνδέστε τη φλάντζα και τα έδρανα στο τραπέζι με περιστρεφόμενες βίδες
