Η Luoyang Yujie Industry&Trade Co., Ltd είναι ένας από τους πιο έμπειρους κατασκευαστές και προμηθευτές προσαρμοσμένου κέντρου κατεργασίας δαπέδου cnc βαρέως τύπου στην Κίνα. Μη διστάσετε να αγοράσετε φθηνό προσαρμοσμένο κέντρο κατεργασίας βαρέως τύπου cnc δαπέδου για πώληση εδώ από το εργοστάσιό μας. Όλα τα προσαρμοσμένα προϊόντα είναι υψηλής ποιότητας και ανταγωνιστικές τιμές.
Περιγραφές
Τα κέντρα κατεργασίας δαπέδου βαρέως τύπου CNC είναι ικανά να επεξεργαστούν-εξαρτήματα μεγάλης κλίμακας-όπως κιβώτια ταχυτήτων, πλαίσια μηχανών, ακραία καλύμματα και φλάντζες-επιτρέποντας εργασίες διάτρησης, φρεζαρίσματος, διάτρησης, τρυπήματος και επένδυσης υψηλής ακρίβειας. Εξυπηρετώντας κυρίως τομείς όπως τα μηχανήματα κατασκευών, ο ενεργειακός εξοπλισμός, η βαριά βιομηχανία, η εξόρυξη και η μεταλλουργία και η ναυπηγική, αυτά τα μηχανήματα έχουν σχεδιαστεί για να ανταποκρίνονται στις απαιτήσεις κατεργασίας επί τόπου-των ογκωδών και εξαιρετικά βαρέων τεμαχίων. Διακρίνονται για το εκτεταμένο εύρος διαδρομής, την υψηλή ακαμψία, την ανώτερη ακρίβεια και την ικανότητά τους για σύνθετη κατεργασία επιφανειών, αποτελούν βασικό κομμάτι του εξοπλισμού επεξεργασίας στην κατασκευή βαρέων-μηχανημάτων.
Κέντρο κατεργασίας δαπέδου βαρέως τύπου CNC
Τεχνικές προδιαγραφές
| Τεχνικές προδιαγραφές | FRT-T130 | FRT-T160 | FRT-T200 | |
| Ταξίδι | ||||
| Διαδρομή στο τραπέζι εργασίας (Χ/Υ/Ω/Δ) | mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| mm | W (700) | W (1000) | W (1200) | |
| Απόσταση από την επιφάνεια του άξονα έως το τραπέζι εργασίας | mm | 0-3000 | 0-3000 | 0-4000 |
| Ράγα οδηγού | Δύο γραμμικές ράγες οδήγησης, μία σκληρή ράγα (box way) | |||
| Τραπέζι εργασίας | ||||
| Μέγεθος τραπεζιού | mm | Προσαρμογή | Προσαρμογή | Προσαρμογή |
| Μέγιστο φορτίο του τραπεζιού εργασίας | T | 15/㎡ | 15/㎡ | 15/㎡ |
| Ατρακτος | ||||
| Η κωνικότητα του άξονα (διάμετρος χιτωνίου μοντέλου) | BT50 | BT50 | BT50 | |
| Η ισχύς του κινητήρα του άξονα | kw | 26 | 35 | 45 |
| Ταχύτητα ατράκτου | σ.α.λ | 2000 | 2000 | 2000 |
| Ακρίβεια | ||||
| Ακρίβεια θέσης | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Επαναλαμβανόμενη ακρίβεια θέσης | mm | ±0.01 | ±0.01 | ±0.01 |
| Μέγεθος | ||||
| Καθαρό βάρος | T | περίπου 55~70 | περίπου 90-130 | περίπου 125~165 |
Βασική τυποποιημένη διαμόρφωση μύλου δαπέδου cnc
Η βασική τυπική διαμόρφωση της μηχανής διάτρησης δαπέδου-βαρέως τύπου CNC-περιλαμβάνει βασική ισχύ και βοηθητικά συστήματα-συμπεριλαμβανομένων των τυπικών λειτουργιών του συστήματος ελέγχου CNC, ενός συστήματος ελέγχου θερμοκρασίας άξονα, μιας υδραυλικής μονάδας, μιας μονάδας υγρού κοπής και ενός συστήματος αυτόματης λίπανσης. Είναι εξοπλισμένο με χαρακτηριστικά ασφαλείας, όπως μια συσκευή αυτόματης απενεργοποίησης-, προστατευτικά εκτόξευσης και ένα προειδοποιητικό φως τριών-χρωμάτων. Επιπλέον, διαθέτει φωτισμό εργασίας, κιβώτιο χειροκίνητου τροχού και διεπαφή RS-232 για ευκολία χειρισμού και επικοινωνίας. Το μηχάνημα έχει διαμορφωθεί με έναν εναλλάκτη θερμότητας, έναν μεταφορέα τσιπ και έναν κάδο συλλογής τσιπ για να εξασφαλίζεται σταθερή λειτουργία και αποτελεσματική αφαίρεση τσιπ. Παρέχεται με μπουλόνια αγκύρωσης, μαξιλαράκια ισοπέδωσης και εργαλεία ρύθμισης και περιλαμβάνει ένα ολοκληρωμένο σύνολο τεχνικής τεκμηρίωσης{10}}όπως εγχειρίδιο λειτουργίας, ηλεκτρικά σχήματα, εγχειρίδιο ασφαλείας και έκθεση επιθεώρησης ακρίβειας - ικανοποιώντας έτσι πλήρως τις θεμελιώδεις απαιτήσεις για τη λειτουργία, την ασφάλεια, το χειρισμό και τη συντήρηση του μηχανήματος διάτρησης.
Προαιρετικά αξεσουάρ
Τα κέντρα κατεργασίας δαπέδου βαρέως τύπου CNC προσφέρουν μια επιλογή από πολλαπλά συστήματα CNC-συμπεριλαμβανομένων των Siemens, Mitsubishi, FANUC και KND. Κάθε άξονας του μηχανήματος είναι εξοπλισμένος με έναν γραμμικό κωδικοποιητή και οι μονάδες διαθέτουν είτε αυτόματο μετατροπέα εργαλείων-τύπου ή αλυσίδας-. Υποστηρίζουν μέσω-απόδοσης ψυκτικού μέσου ατράκτου (που κυμαίνεται από 2 έως 7 MPa) και χρησιμοποιούν μηχανικό άξονα ικανό για ταχύτητες μεταξύ 12.000 και 15.000 σ.α.λ. Με πλήρη λειτουργικότητα 4-αξόνων, αυτά τα μηχανήματα μπορούν να συνδυαστούν είτε με περιστροφικό τραπέζι είτε με κινούμενο τραπέζι για να ανταποκριθούν στις απαιτήσεις των εργασιών κατεργασίας υψηλής ακρίβειας και υψηλής απόδοσης.

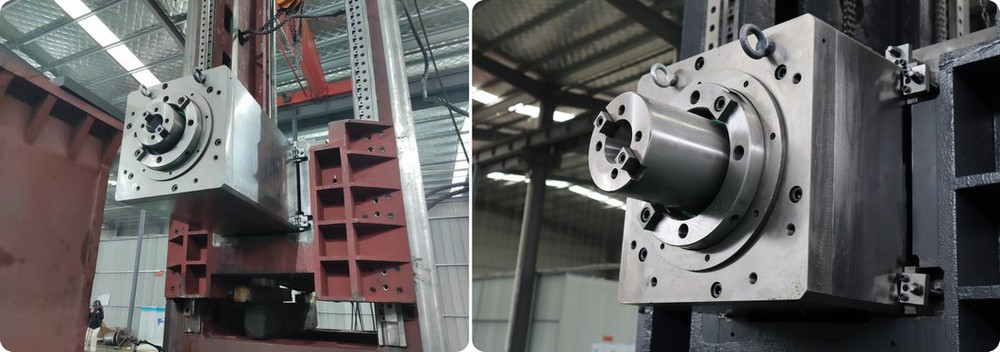

τα μέρη των κύριων εξαρτημάτων
|
|
▲Μοτέρ ατράκτου 22 (συνεχής) / 26 (30 λεπτά) kw μεγάλη ισχύς εξόδου.
▲Ο άξονας αποδίδει μέγιστη ροπή εξόδου 1.800 Nm (260 kgf-m), που αντιπροσωπεύει τις υψηλότερες προδιαγραφές στην κατηγορία του εύρους διαδρομής.
▲Αυτή η κεφαλή ατράκτου λειτουργεί σε κοντινή απόσταση από το τεμάχιο εργασίας κατά τη διάρκεια της μηχανικής κατεργασίας, καθιστώντας την ιδανική για βαριές εργασίες κοπής-.
▲ Το περιστροφικό τραπέζι μπορεί να μεταφέρει 8000-25000 κιλά.
▲Ο άξονας Z-μπορεί να αντέξει συνεχώς αξονικό φορτίο 2000kgf, εξασφαλίζοντας υψηλή ροπή και υψηλή ταχύτητα περιστροφής για εξαιρετικά υψηλές δυνάμεις κοπής.
|
|
|
▲Τα ρουλεμάν ατράκτου λιπαίνονται με γράσο και περιβάλλονται από ένα σχέδιο ψύξης με επένδυση-σωλήνωσης για την αποφυγή προβλημάτων θερμικής μετατόπισης.
▲ Η φλάντζα του κινητήρα του άξονα ψύχεται με σωλήνωση.
▲Ο κύριος άξονας είναι ειδικά νιτρωμένος και δεν έχει φθορά για πολλά χρόνια.
▲Η βίδα μολύβδου άξονα X/Y και ο κινητήρας υιοθετούν μια δομή μετάδοσης άμεσης σύζευξης.
|
|
|
▲Η προηγμένη μηχανή χύτευσης με καλή δομική σταθερότητα και ισχυρή αντίσταση σε σεισμό αποτελείται από δομή υψηλής ακαμψίας τύπου τοξωτής γέφυρας.
▲Η αντι-καμπτική και στρεπτική ακαμψία της στήλης αυξάνεται κατά 1,7 φορές και μπορεί να πραγματοποιηθεί σταθερή επεξεργασία στην ανώτερη πλευρά του άκρου διαδρομής του άξονα Y-.
Τι μπορεί να κάνει
|
Ανιαρός:Η κύρια λειτουργία μιας μηχανής διάνοιξης δαπέδου είναι να ανοίγει τρύπες με ακρίβεια και ακρίβεια. Μπορεί να δημιουργήσει τρύπες-μεγάλης διαμέτρου σε βαριά τεμάχια εργασίας, όπως μπλοκ κινητήρα, περιβλήματα τουρμπίνας ή βιομηχανικά εξαρτήματα.
Γεώτρηση:Το μηχάνημα μπορεί να εκτελέσει εργασίες διάτρησης, οι οποίες περιλαμβάνουν τη δημιουργία οπών μικρότερης-διαμέτρου στο τεμάχιο εργασίας. Χρησιμοποιείται για εργασίες όπως η δημιουργία οπών για μπουλόνια, πείρους ή πείρους ευθυγράμμισης.
Αλεσμα:Το μηχάνημα διάτρησης δαπέδου CNC μπορεί να εκτελέσει εργασίες φρεζαρίσματος, οι οποίες περιλαμβάνουν την αφαίρεση υλικού από την επιφάνεια του τεμαχίου εργασίας χρησιμοποιώντας περιστρεφόμενα εργαλεία κοπής. Το φρεζάρισμα μπορεί να χρησιμοποιηθεί για διάφορες εργασίες, όπως η παραγωγή επίπεδων επιφανειών, περιγραμμάτων και περίπλοκων σχημάτων.
Τρύπημα:Το μηχάνημα μπορεί να περιλαμβάνει λειτουργία κτυπήματος, η οποία του επιτρέπει να δημιουργεί εσωτερικά νήματα στις οπές που έχει ανοίξει ή τρυπήσει.
Πρόσοψη: Το μηχάνημα μπορεί να εκτελέσει εργασίες όψης, οι οποίες περιλαμβάνουν μηχανουργική κατεργασία της ακραίας επιφάνειας του τεμαχίου εργασίας για να διασφαλιστεί ότι είναι επίπεδη και κάθετη προς τις τρύπες ή τις επιφάνειες φρεζαρίσματος.
Reaming:Η εξομάλυνση είναι μια διαδικασία κατά την οποία το μηχάνημα χρησιμοποιεί ένα εργαλείο κοπής για να βελτιώσει την ακρίβεια και το φινίρισμα των υπαρχουσών οπών.
Contouring:Οι μηχανές διάτρησης δαπέδου CNC μπορούν να ακολουθήσουν προ-προγραμματισμένες διαδρομές εργαλείων για να δημιουργήσουν περίπλοκα σχήματα και περιγράμματα στο τεμάχιο εργασίας.
Επέκταση ράβδου διάτρησης: Ορισμένες μηχανές διάτρησης δαπέδου CNC μπορεί να έχουν τη δυνατότητα να επεκτείνουν τη ράβδο διάτρησης, επιτρέποντάς τους να φτάνουν βαθιά στο τεμάχιο εργασίας για να ανοίξουν τρύπες σε διαφορετικά βάθη.
Αυτόματη αλλαγή εργαλείου:Οι μηχανές CNC διαθέτουν συχνά έναν αυτόματο εναλλάκτη εργαλείων, που επιτρέπει στο μηχάνημα να εναλλάσσεται μεταξύ διαφορετικών εργαλείων κοπής χωρίς χειροκίνητη παρέμβαση. Αυτό ενισχύει την απόδοση και μειώνει το χρόνο διακοπής λειτουργίας.
Ακριβής τοποθέτηση και έλεγχος:Το σύστημα ελέγχου CNC διασφαλίζει ότι το μηχάνημα μπορεί να τοποθετήσει με ακρίβεια το εργαλείο κοπής και να ελέγξει τις παραμέτρους κοπής, όπως η ταχύτητα, ο ρυθμός τροφοδοσίας και το βάθος κοπής, για να επιτύχει τα επιθυμητά αποτελέσματα κατεργασίας.
Προγραμματισμός λογισμικού:Οι μηχανές διάτρησης δαπέδου CNC απαιτούν τη χρήση εξειδικευμένου λογισμικού για τον προγραμματισμό των διαδρομών εργαλείων και τις οδηγίες κατεργασίας. Ο χειριστής ή ο προγραμματιστής εισάγει τις προδιαγραφές σχεδιασμού στο λογισμικό και το μηχάνημα εκτελεί τις οδηγίες ανάλογα.
Περιστροφικό τραπέζι

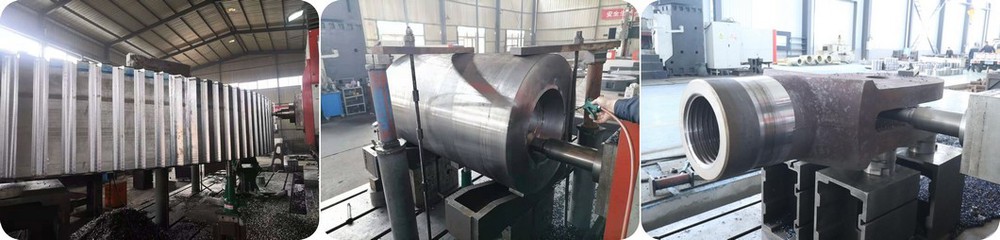

Τα τεμάχια εργασίας μπορούν να υποστούν επεξεργασία
Μια μηχανή διάτρησης και φρέζας τύπου δαπέδου CNC-είναι ένα ευέλικτο κομμάτι εξοπλισμού που χρησιμοποιείται για επακριβείς εργασίες κατεργασίας. Είναι σε θέση να χειρίζεται διάφορους τύπους τεμαχίων, όπως:
►Στοιχεία-μεγάλου μεγέθους:Οι μηχανές τύπου δαπέδου-CNC έχουν σχεδιαστεί για να χειρίζονται βαριά και ογκώδη τεμάχια εργασίας. Μπορούν να επεξεργάζονται μεγάλα χύτευση, σφυρηλάτηση και δομικά στοιχεία που χρησιμοποιούνται σε βιομηχανίες όπως η αεροδιαστημική, η ενέργεια και τα βαρέα μηχανήματα.
►Σύνθετα μέρη:Αυτά τα μηχανήματα είναι κατάλληλα για την κατεργασία περίπλοκων και πολύπλοκων εξαρτημάτων με υψηλή ακρίβεια. Μπορούν να χειριστούν τεμάχια εργασίας με πολλαπλά χαρακτηριστικά, όπως οπές, αυλακώσεις, τσέπες και περιγράμματα.
►Μπλοκ κινητήρα και κυλινδροκεφαλές:Οι μηχανές τύπου δαπέδου{0}}CNC χρησιμοποιούνται συνήθως στην αυτοκινητοβιομηχανία για την κατεργασία μπλοκ κινητήρα και κυλινδροκεφαλών. Μπορούν να τρυπήσουν και να αλέσουν με ακρίβεια τα απαιτούμενα χαρακτηριστικά, όπως οπές κυλίνδρων, διόδους ψυκτικού υγρού και έδρες βαλβίδων.
►Στοιχεία ανεμογεννήτριας:Με την αυξανόμενη ζήτηση για ανανεώσιμες πηγές ενέργειας, μηχανές δαπέδου{0}}CNC χρησιμοποιούνται για την κατασκευή εξαρτημάτων ανεμογεννητριών. Μπορούν να επεξεργαστούν μεγάλους κόμβους ρότορα, περιβλήματα κύριας έδρασης και άλλα κρίσιμα μέρη που χρησιμοποιούνται στην παραγωγή αιολικής ενέργειας.
►Στοιχεία ναυπηγικής:Τα ναυπηγεία χρησιμοποιούν μηχανές δαπέδου{0}}CNC για την κατεργασία μεγάλων εξαρτημάτων που χρησιμοποιούνται στη ναυπηγική βιομηχανία, όπως άξονες προπέλας, σωλήνες πρύμνης και περιβλήματα πηδαλίου. Αυτά τα μηχανήματα εξασφαλίζουν ακριβή ευθυγράμμιση και ακρίβεια στη διαδικασία κατασκευής.
►Στοιχεία του ενεργειακού τομέα:Οι μηχανές δαπέδου{0}}CNC διαδραματίζουν κρίσιμο ρόλο στον ενεργειακό τομέα για την κατεργασία εξαρτημάτων που χρησιμοποιούνται σε μονάδες παραγωγής ηλεκτρικής ενέργειας, συμπεριλαμβανομένων των περιβλημάτων στροβίλων, των πλαισίων γεννήτριας και των βαλβίδων ατμού.
►Μέρη εξοπλισμού ορυχείων και κατασκευών:Τα τεμάχια εργασίας για βαρέα μηχανήματα εξόρυξης, εξοπλισμό κατασκευών και χωματουργικά οχήματα μπορούν να κατεργαστούν με μηχανήματα τύπου CNC δαπέδου-. Αυτό περιλαμβάνει εξαρτήματα όπως κιβώτια ταχυτήτων, περιβλήματα αξόνων και δομικά μέρη.
►Μορφοποιεί και μήτρα:Οι μηχανές τύπου δαπέδου{0}}CNC χρησιμοποιούνται επίσης για την κατασκευή καλουπιών και μήτρων. Μπορούν να αλέσουν με ακρίβεια και να διαμορφώσουν καλούπια για χύτευση με έγχυση, χύτευση με χύτευση και άλλες διαδικασίες παραγωγής.
►Στοιχεία αεροδιαστημικής:Αυτά τα μηχανήματα χρησιμοποιούνται στην αεροδιαστημική βιομηχανία για την κατεργασία δομικών εξαρτημάτων, εξαρτημάτων μηχανισμών προσγείωσης και εξαρτημάτων κινητήρα. Μπορούν να χειριστούν μεγάλα τεμάχια αλουμινίου, τιτανίου και χάλυβα με ακρίβεια.
Περίληψη
Είναι σημαντικό να σημειωθεί ότι οι δυνατότητες των μηχανών δαπέδου{0}}CNC μπορεί να διαφέρουν ανάλογα με το συγκεκριμένο μοντέλο και τη διαμόρφωση. Οι κατασκευαστές ενδέχεται να προσφέρουν πρόσθετα εξαρτήματα και αξεσουάρ για να βελτιώσουν τη λειτουργικότητα του μηχανήματος και να επεκτείνουν το φάσμα των τεμαχίων που μπορεί να επεξεργαστεί.
Επικοινωνήστε μαζί μας
Έχετε συγκεκριμένες ερωτήσεις σχετικά με το σχεδιασμό και την κατασκευή του Μηχάνημα διάτρησης δαπέδου CNC? Επικοινωνήστε με τον Yogie!Οι μηχανικοί πωλήσεών μας θα συνεργαστούν μαζί σας από την αρχή μέχρι το τέλος για να διασφαλίσουν ότι το έργο σας έχει ολοκληρωθεί σύμφωνα με τις απαιτήσεις σας.
τηλ: +86-379-65163600
τηλέφωνο: +86-15036387078
φάκελος: sales@yujieindustry.com
φαξ:+86-379-65163600
διεύθυνση: No.9, Sanxi Road, Jianxi Industrial Park, Luoyang City, Henan, China 471003
whatsapp: 8615036387078
FAQ
Ε: Είστε έμπορος ή εργοστάσιο;
Ε: Τι είδους υπηρεσία μπορείτε να παρέχετε;
Ε: Θα πραγματοποιηθεί επιθεώρηση συγκόλλησης και επιθεώρηση πάχους βαφής;
Α: Ναι. Υποστηρίζουμε επίσης τη δοκιμή τρίτων-.
Ε: Υποστηρίζετε την επιθεώρηση του εργοστασίου;
Α: Οποτεδήποτε
Ε: Εκτός από την κατασκευή ανταλλακτικών για μεγάλα μηχανήματα, τι άλλο παράγετε;
Α: Κατασκευάζουμε επίσης μεγάλες εργαλειομηχανές CNC και εκτελούμε αναβαθμίσεις και μετασκευές εξοπλισμού.
