περιστρεφόμενο υλικό και δομή ρουλεμάν

περιστρεφόμενο υλικό και δομή ρουλεμάν

Εφαρμοσμένα υλικά

Υλικά για δακτυλίους και κυλιόμενα στοιχεία

Γενικά, τα κυλιόμενα στοιχεία που φέρουν το πικάπ είναι κατασκευασμένα από σκληρυμένο χάλυβα που φέρει άνθρακα άνθρακα. Οι βαθμοί κατασκευάζονται από χάλυβα GCr15 ή GCr15SiMn. Οι δακτύλιοι των ρουλεμάν του περιστρεφόμενου πλαστικού είναι κατασκευασμένοι από σκληρυμένο επιφανειακό χάλυβα Όταν ο χρήστης δεν έχει ειδικές απαιτήσεις, γενικά χρησιμοποιείται χάλυβας 50Mn. Οι συγκεκριμένες συνθήκες χρήσης επιλέγουν άλλες μάρκες επιφανειακά σκληρυμένου χάλυβα, όπως 42CrMo, 5CrMnMo κ.ο.κ.

Υλικό για κλωβούς

Ο συγκρατητήρας για τα έδρανα περιστρέφεται με δομικές μορφές, όπως ενσωματωμένους, διαχωρισμένους και απομονωμένους τύπους μπλοκ. Οι ενσωματωμένοι και κατακερματισμένοι κλωβοί κατασκευάζονται από κράμα αλουμινίου 20 χιλ. Ή ZL102. Ο τύπος μπλοκ απομόνωσης είναι κατασκευασμένος από ρητίνη πολυαμιδίου 1010, κράμα αλουμινίου ZL102 κλπ.

Υλικό για δακτύλιο στεγανοποίησης

Το υλικό του δακτυλιοειδούς στεγανοποιητικού δακτυλίου είναι κατασκευασμένο από λάδι ελαστικό ή νιτρίλιο.

Ο κωδικός της κατάστασης τροφοδοσίας του υλικού φλάντζας και του τυφλού είναι σύμφωνος με τον πίνακα. Το "Τ" στον πίνακα υποδεικνύει ότι το τυφλό δοχείο παρέχεται σε κατάσταση σβέσης και μετριέται και το "Z" υποδεικνύει ότι το τυφλό δοχείο παρέχεται στην κανονικοποιημένη κατάσταση.

Η διάμετρος του κεντρικού κύκλου του κυλίνδρου είναι 3150mm, η διάμετρος της σφαίρας είναι 75mm, το μέτρο μετάδοσης είναι m = 20mm, το υλικό του δακτυλίου είναι 50Mn και η εσωτερική οδοντωτή σφαίρα επαφής τεσσάρων σημείων που κατασκευάζεται από το κενό υλικό κανονικοποιείται.

Υλικό εδράνου πικάπ

Γενικά, το 50Mn χρησιμοποιείται για τους δακτύλιους που φέρουν πικάπ, αλλά το 42CrMo χρησιμοποιείται μερικές φορές για να καλύψει τις ανάγκες του ξενιστή σε ειδικές εφαρμογές. Το κυλιόμενο στοιχείο επιλέγεται γενικά από GCr15SiMn. Οι τύποι του συγκρατητήρα περιλαμβάνουν διαφορετικούς δομικούς τύπους, όπως ενσωματωμένο τύπο, διαχωρισμένο τύπο και τύπο μπλοκ μόνωσης. Ο ενσωματωμένος ή τμηματικός συγκρατητήρας αποτελείται από κράμα αλουμινίου 20 χιλ. Ή ZL102. Ο συγκρατητήρας μπλοκ αποστάτη είναι κατασκευασμένος από ρητίνη πολυαμιδίου 1010, κράμα αλουμινίου ZL102 ή χαλκό αλουμινίου QA110-3-1.5. Υλικό στεγανοποίησης δακτυλίου: λάστιχο ανθεκτικό στο λάδι, καουτσούκ που περιέχει φθόριο, ελαστικό νιτριλίου ανθεκτικό στο λάδι

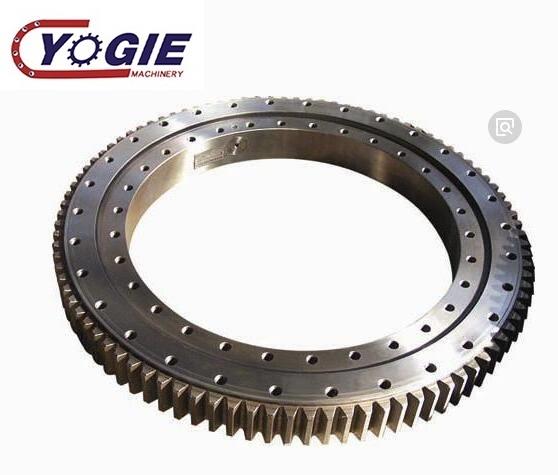

Η δομή των ρουλεμάν περιστρεφόμενων πλακών χρησιμοποιείται συνήθως σε ρουλεμάν περιστρεφόμενων ράβδων διπλής γραμμής τεσσάρων σημείων επαφής, διπλής σειράς ρουλεμάν στροφαλοφόρου γωνιακής επαφής, κυλινδρικού κυλίνδρου και σταυροειδών ρουλεμάν, τριών σειρών κυλινδρικών ρουλεμάν, δομικές μορφές όπως τα υβριδικά περιστρεφόμενα έδρανα. Οι προαναφερθέντες διάφοροι τύποι ρουλεμάν χωρίζονται σε διαφορετικούς τύπους, όπως τύπου χωρίς οδόντωση, εξωτερικό τύπο δοντιού και τύπο εσωτερικού δοντιού, ανάλογα με το αν έχουν δόντια και γρανάζια

Λίπανση των εδράνων

Τα περισσότερα περιστρεφόμενα ρουλεμάν λειτουργούν υπό συνθήκες υψηλού φορτίου και χαμηλής ταχύτητας. Γενικά, η λιπαντική γέμιση χρησιμοποιείται για να λιπαίνει τα έδρανα για να επιτύχει πολύ ικανοποιητικά αποτελέσματα. Τα κοινά γράσα περιλαμβάνουν λιπαντικά με βάση το ασβέστιο και λίπανση με βάση το λίθιο. Λιπαντικά λίπη, λίπη με βάση το αλουμίνιο και λίπος υψηλής θερμοκρασίας κλπ., Οι χρήστες μπορούν να επιλέξουν το καταλληλότερο γράσο ανάλογα με την συγκεκριμένη κατάσταση.

Σφράγιση των εδράνων

Η σφράγιση του ρουλεμάν περιστρέφεται έτσι ώστε να αποφευχθεί η διαρροή του γεμισμένου λίπους από τη μία πλευρά και να αποφευχθεί η εισροή εξωτερικής σκόνης, ακαθαρσιών και νερού στο ρουλεμάν και να επηρεαστεί η κανονική λειτουργία του. Δεδομένου ότι τα περιστροφικά έδρανα λειτουργούν ως επί το πλείστον με μεγάλο φορτίο και χαμηλή ταχύτητα, ο τύπος σφραγίσεως του εδράνου υιοθετεί δύο δομές από ελαστικό δακτύλιο στεγανοποίησης και σφραγίδα λαβυρίνθου. Η ίδια η ελαστική σφραγισμένη κατασκευή χρησιμοποιείται ευρέως επειδή έχει τα πλεονεκτήματα της απλής δομής, του μικρού αποτυπώματος και της αξιόπιστης απόδοσης σφράγισης. Ωστόσο, οι ανεπάρκειές του είναι ότι το χείλος του ελαστικού στεγανοποίησης είναι εύκολο να γηράσει νωρίς και χάνει τη σφραγιμότητά του σε υψηλή θερμοκρασία, επομένως είναι σε υψηλή θερμοκρασία. Οι σφραγίδες λαβυρίνθου πρέπει να χρησιμοποιούνται για τα ρουλεμάν που λειτουργούν υπό συνθήκες εργασίας.

Τρισδιάστατο συνδυασμένο ρουλεμάν περιστρεφόμενου κυλίνδρου (έδρανο στρέψης)

Το ρουλεμάν περιστροφής κυλίνδρου τριών σειρών έχει τρεις δακτυλίους χωρισμένους μεταξύ τους στην άνω και κάτω πλευρά, έτσι ώστε το φορτίο κάθε σειράς κυλίνδρων να μπορεί να προσδιοριστεί με ακρίβεια και μπορεί να φέρει διάφορα φορτία ταυτόχρονα. Είναι η ικανότητα μεταφοράς τεσσάρων προϊόντων. Ο μεγαλύτερος τύπος, με μεγάλους άξονες και ακτινικές διαστάσεις, και ισχυρή δομή, ιδιαίτερα κατάλληλη για βαριά μηχανήματα που απαιτούν μεγαλύτερες διαμέτρους, όπως εκσκαφείς κοίλων τροχών, τροχοφόροι γερανοί, ναυτικοί γερανοί, κύλινδρος κυλίνδρων και γερανοί φορτηγών μεγάλου όγκου. επί.

Γωνιακά ρουλεμάν στροφέων με γωνιακή επαφή (περιστρεφόμενα έδρανα)

Το ρουλεμάν διπλής σφαίρας σφαιρών έχει τρεις φυλές και η διαδρομή πρέπει να είναι ειδικά σχεδιασμένη. Το έδρανο περιστροφής σφαιρών διπλής βολής έχει σχετικά μεγάλες αξονικές και ακτινικές διαστάσεις και ανθεκτική κατασκευή και είναι ιδιαίτερα κατάλληλο για φόρτωση και εκφόρτωση μηχανημάτων όπως πύργοι γερανών και γερανοί φορτηγών που απαιτούν μέσες ή μεγαλύτερες διαμέτρους.

Μονοαγγειακά έδρανα περιστρεφόμενου κυλίνδρου (περιστρεφόμενα έδρανα)

Τα ρουλεμάν διασταυρούμενων κυλίνδρων μονής σειράς, αποτελούμενα από δύο φυλές, συμπαγή δομή, μικρό βάρος, υψηλή ακρίβεια κατασκευής, μικρό διάκενο συναρμολόγησης, απαιτήσεις υψηλής ακρίβειας εγκατάστασης, κυλίνδρους διατεταγμένες σε διατομή 1: 1 και μπορούν να στηρίξουν αξονική δύναμη, τη δύναμη και τη στιγμή ανατροπής. Χρησιμοποιείται ευρέως στην ανύψωση και τη μεταφορά, στα μηχανήματα μηχανικής και στα στρατιωτικά προϊόντα.

Μονό γραμμής τεσσάρων σημείων επαφής σφαιροειδούς ρουλεμάν (στρέψης)

Το στρεφόμενο ρουλεμάν εδράνων τεσσάρων σημείων μιας γραμμής αποτελείται από δύο φυλές. Έχει συμπαγή κατασκευή και μικρό βάρος. Η χαλύβδινη σφαίρα έρχεται σε επαφή με τη διαδρομή τόξου σε τέσσερα σημεία Μπορεί ταυτόχρονα να φέρει αξονική δύναμη, ακτινική δύναμη και ροπή ανατροπής.

διάγραμμα ροής παραγωγής

Πρώτες ύλες → σφυρηλάτηση → περιστροφή → επιθεώρηση → θερμική επεξεργασία → λείανση → επιθεώρηση → σβέση και βαφή → λεία λείανση → λεία λείανση → επιθεώρηση → συναρμολόγηση → έλεγχος συσκευασίας → συσκευασία   → μεταφορά → πελάτης.

Υλικό περιστρεφόμενου δίσκου που φέρει: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Αντοχή στρέψης στρεφόμενου δίσκου: P0, P6, P5, P4, P2 ακρίβεια από χαμηλή σε υψηλή, η τιμή θα είναι επίσης χαμηλή σε υψηλή.
