Ένα μηχάνημα διάτρησης δαπέδου CNC, γνωστό και ως μηχάνημα διάτρησης πλακών CNC στο δάπεδο, είναι ένας πλήρως αυτόματος και{0}}εξοπλισμός αριθμητικού ελέγχου υψηλής ακρίβειας που έχει σχεδιαστεί για επεξεργασία βαρέως- πιάτων. Διαφορετικό από τα μικρά μηχανήματα διάτρησης πάγκου, υιοθετεί ένα βαρύ-δάπεδο εργασίας-σταθερή άκαμπτη δομή κρεβατιού με εξαιρετική σταθερότητα.
Χρησιμοποιείται ειδικά για διάτρηση κατά παρτίδες, αντιβύθιση, λοξοτομή και επεξεργασία βαθιών οπών χοντρών χαλύβδινων πλακών, συνδετικών πλακών χαλύβδινων κατασκευών, φλάντζες, φύλλων σωλήνων εναλλάκτη θερμότητας και άλλων βαρέων τεμαχίων εργασίας. Ελεγχόμενο από σύστημα CNC, το μηχάνημα δεν απαιτεί χειροκίνητη σήμανση ή τοποθέτηση. Το σύστημα ελέγχου σερβομηχανισμού κλειστού-βρόχου 3-αξόνων διασφαλίζει εξαιρετικά υψηλή ακρίβεια επεξεργασίας, επιλύοντας αποτελεσματικά τα ελαττώματα μεγάλων σφαλμάτων, χαμηλής απόδοσης και κακής συνοχής οπών στην παραδοσιακή χειροκίνητη διάτρηση. Εφαρμόζεται ευρέως σε χαλύβδινες κατασκευές, γέφυρες, αιολική ενέργεια, δοχεία πίεσης και βιομηχανίες κατασκευής μηχανημάτων.
Βασικά Εξαρτήματα Μηχανής
Κρεβάτι δαπέδου υψηλής-ακαμψίας: Ενσωματωμένη βάση από βαρύ χυτοσίδηρο με επεξεργασία καταπόνησης, που καταστέλλει αποτελεσματικά τους κραδασμούς του τρυπήματος, αποφεύγει τη μακροπρόθεσμη-παραμόρφωση και εξασφαλίζει σταθερή ακρίβεια επεξεργασίας.
3-Σύστημα Servo Drive Axis: άξονες X, Y, Z εξοπλισμένοι με σφαιρικές βίδες ακριβείας και γραμμικούς οδηγούς, που διαθέτουν γρήγορη απόκριση και υψηλή ακρίβεια τοποθέτησης για πραγματοποίηση ακριβούς κίνησης σε επίπεδο χιλιοστού.

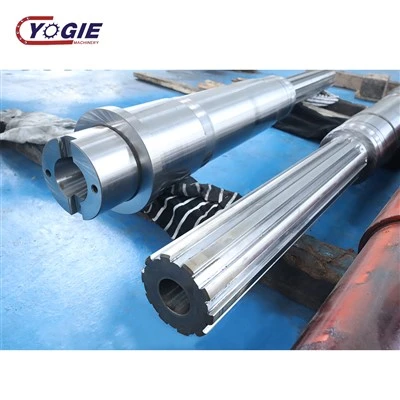

Μονάδα ατράκτου διάτρησης υψηλής-ταχύτητας: Σέρβο άξονας ρύθμισης ταχύτητας χωρίς βήμα, συμβατός με περιστροφικά τρυπάνια, τρυπάνια πιστολιού και άλλα εργαλεία. Υποστηρίζει τυπική και βαθιά διάτρηση οπών, με εσωτερική δομή ψύξης υψηλής-πίεσης για αποτελεσματική απαγωγή θερμότητας και αφαίρεση τσιπς.
Σύστημα ελέγχου CNC: Η μονάδα ελέγχου πυρήνα που αναλύει τον κώδικα G- που δημιουργείται από λογισμικό CAD/CAM και ρυθμίζει με ακρίβεια όλες τις παραμέτρους επεξεργασίας, συμπεριλαμβανομένων των συντεταγμένων οπών, της ταχύτητας του άξονα, του ρυθμού τροφοδοσίας και του βάθους διάτρησης.
Βοηθητικά συστήματα: Εξοπλισμένο με αυτόματη υδραυλική συσκευή σύσφιξης, σύστημα ψύξης υψηλής πίεσης{{0} και σύστημα αυτόματης αφαίρεσης τσιπς, με σταθερή στερέωση τεμαχίου, ψύξη επεξεργασίας και αυτόματο καθαρισμό απορριμμάτων για πλήρη-αυτόματη λειτουργία διεργασιών.
Αρχή Εργασίας & Πλήρης Διαδικασία Λειτουργίας
Η βασική λογική λειτουργίας της μηχανής διάτρησης δαπέδου CNC είναι: ψηφιακός προγραμματισμός → αυτόματη τοποθέτηση → ακριβής κοπή → αυτόματη κυκλική επεξεργασία. Η όλη διαδικασία είναι κλειστός-βρόχος που ελέγχεται από το σύστημα CNC χωρίς χειροκίνητη παρέμβαση στις βασικές διαδικασίες, ο οποίος χωρίζεται σε 5 βήματα:
Προετοιμασία προγραμματισμού: Οι μηχανικοί σχεδιάζουν σχέδια του τεμαχίου εργασίας και επισημαίνουν παραμέτρους οπών μέσω λογισμικού CAD, στη συνέχεια δημιουργούν-αναγνωριζόμενο G-κώδικα μηχανής μέσω του λογισμικού CAM, εισάγουν το πρόγραμμα στο σύστημα CNC και προκαθορίζουν τις παραμέτρους επεξεργασίας.
Σύσφιξη τεμαχίου εργασίας: Τοποθετήστε τα τεμάχια εργασίας, όπως χαλύβδινες πλάκες και φλάντζες σταθερά στο τραπέζι εργασίας, στερεώστε τα σφιχτά από την υδραυλική συσκευή σύσφιξης για να αποφύγετε το κούνημα και τη μετατόπιση κατά την επεξεργασία και τοποθετήστε τρυπάνια αντίστοιχων προδιαγραφών.
Αυτόματη ακριβής τοποθέτηση: Το σύστημα CNC αναλύει τις οδηγίες του προγράμματος, κινεί τους σερβοκινητήρες του άξονα X και Y-για να μετακινήσει τον άξονα και φτάνει με ακρίβεια στην προκαθορισμένη θέση οπής με σφάλμα τοποθέτησης εντός ±0,01 mm.
Διάτρηση και κοπή: Ο άξονας Z- οδηγεί τον περιστρεφόμενο άξονα υψηλής-ταχύτητας για να τροφοδοτείται κάθετα προς τα κάτω και να κόβει το τεμάχιο εργασίας στην καθορισμένη ταχύτητα. Για την επεξεργασία βαθιάς οπής, η λειτουργία διάτρησης με τρύπημα και το εσωτερικό σύστημα ψύξης υψηλής-πίεσης ενεργοποιούνται για να τρυπήσουν τμήμα προς τομή και να ανασηκώσουν τον άξονα για να αφαιρέσουν τα τσιπ, αποτρέποντας το μπλοκάρισμα και το κάψιμο του τρυπανιού. Αφού φτάσει στο προκαθορισμένο βάθος, ο άξονας ανυψώνεται αυτόματα στο ασφαλές ύψος.
Αυτόματη κυκλική επεξεργασία: Το μηχάνημα μετακινείται αυτόματα στην επόμενη θέση οπής και επαναλαμβάνει τη διαδικασία τοποθέτησης, διάτρησης και επαναφοράς έως ότου υποβληθούν σε επεξεργασία όλες οι τρύπες. Τέλος, ο άξονας επιστρέφει στην αρχή για να ολοκληρωθεί η επεξεργασία κατά παρτίδες.
Βασικά Πλεονεκτήματα
Εξαιρετικά-υψηλή ακρίβεια, μηδενικό μη αυτόματο σφάλμα: Καταργήστε τη μη αυτόματη σήμανση και τοποθέτηση. Ο πλήρης ψηφιακός έλεγχος εξασφαλίζει ενοποιημένη θέση, διάφραγμα και βάθος οπών, ικανοποιώντας τις απαιτήσεις συναρμολόγησης των τεμαχίων ακριβείας.
Εξαιρετικά αυτόματη και{0}}εξοικονόμηση εργασίας: Η αυτόματη λειτουργία με ένα-κλειδί αντικαθιστά τη χειροκίνητη επαναλαμβανόμενη λειτουργία, βελτιώνοντας σημαντικά την αποτελεσματικότητα της επεξεργασίας κατά παρτίδες και μειώνοντας το κόστος εργασίας.
Ισχυρή σταθερότητα και ευρεία συμβατότητα: Το πλαίσιο βαρέως τύπου δαπέδου-είναι ανθεκτικό σε κραδασμούς-δεν παραμορφώνεται-, κατάλληλο για διάφορες βαριές μεταλλικές πλάκες και συμβατό με διαμπερείς οπές, τυφλές οπές, κλιμακωτές οπές, λοξοτομή και άλλες διαδικασίες.
Χαμηλός ρυθμός αστοχίας και μεγάλη διάρκεια ζωής: Τα βασικά εξαρτήματα υιοθετούν σύστημα σερβομηχανισμού ακριβείας και ανθεκτικές στη φθορά ράγες οδηγών και βίδες μολύβδου, που ταιριάζουν με ένα πλήρες σύστημα ψύξης και αφαίρεσης τσιπ, εξασφαλίζοντας σταθερή μακροπρόθεσμη-συνεχή λειτουργία.
Κύριες Εφαρμογές
Χρησιμοποιείται ευρέως για διάτρηση πλακών ακριβείας στη μηχανική κατασκευών από χάλυβα, κατασκευή γεφυρών και πύργων σιδήρου, φλάντζες αιολικής ενέργειας, δοχεία πίεσης, φύλλα σωλήνων εναλλάκτη θερμότητας, εξαρτήματα μηχανημάτων κατασκευής και βιομηχανίες επεξεργασίας λαμαρίνας, χρησιμεύοντας ως βασικός εξοπλισμός των γραμμών παραγωγής μηχανικής επεξεργασίας βαρέως-.
