Τι είναι το ρουλεμάν κυλίνδρων τύπου SX; Περίοδοι εφαρμογής και χαρακτηριστικά

Η δομή των διασταυρωμένων κυλινδρικών ρουλεμάν χωρίζεται σε διαχωρισμό εξωτερικού δακτυλίου και εσωτερικό δακτύλιο στο σύνολό του. ο εξωτερικός δακτύλιος στο σύνολό του, ο εσωτερικός δακτύλιος και ο εξωτερικός δακτύλιος και ο εσωτερικός δακτύλιος είναι και οι τρεις μορφές, τα κυλιόμενα στοιχεία είναι κυλινδρικοί κύλινδροι, οι οποίοι είναι 90 ° κάθετοι μεταξύ τους Διατεταγμένοι στον ιππόδρομο σχήματος V, οι κύλινδροι χωρίζονται με διαχωριστικά. Αυτή η κατασκευή επιτρέπει σε ένα μόνο ρουλεμάν να αντέχει σε διάφορα φορτία όπως αξονικό φορτίο, ακτινικό φορτίο και ροπή ανατροπής. Ταυτόχρονα, οι εξωτερικές διαστάσεις είναι μικροσκοπικές και το ρουλεμάν έχει υψηλή ακαμψία, ακρίβεια περιστροφής και ικανότητα σύνθετου φορτίου. Είναι κατάλληλο για αρμούς και περιστρεφόμενα μέρη βιομηχανικών ρομπότ, το περιστρεφόμενο τραπέζι του κέντρου μηχανικής επεξεργασίας, το περιστρεφόμενο μέρος του χειριστή και τις εφαρμογές ακριβείας όπως περιστρεφόμενοι πάγκοι εργασίας, ιατρικά μηχανήματα και όργανα μέτρησης.

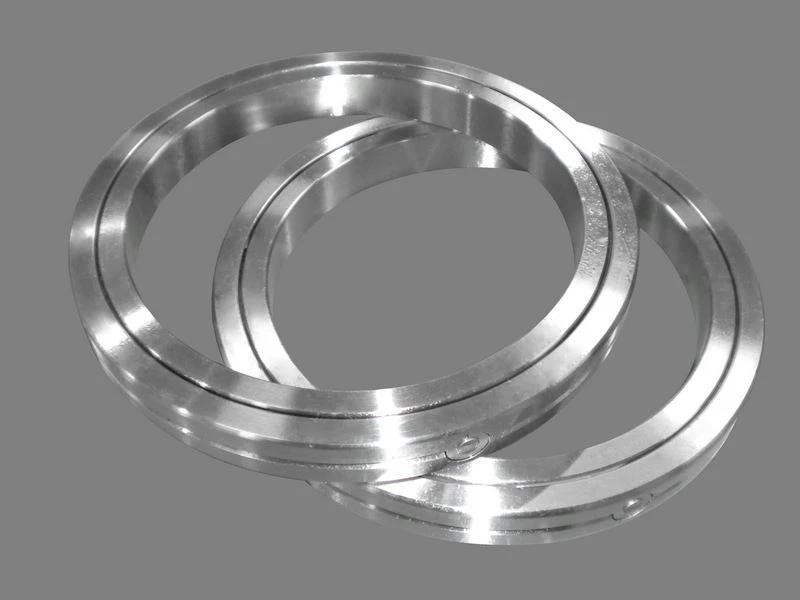

Τύπος SX (ενσωματωμένος εσωτερικός δακτύλιος, διαχωρισμένος εξωτερικός δακτύλιος, εξαιρετικά λεπτός). Κάτω από την ίδια διάμετρο άξονα, αυτός ο τύπος έχει μικρότερο μέγεθος διατομής από τον τύπο RB. Λόγω του εξαιρετικά λεπτού σχεδιασμού, ο εξωτερικός δακτύλιος και ο εσωτερικός δακτύλιος δεν έχουν οπές στήριξης. Πρέπει να στερεωθεί με φλάντζα και κάθισμα στήριξης κατά την εγκατάσταση, το οποίο είναι κατάλληλο για εφαρμογές όπου περιστρέφεται ο εσωτερικός δακτύλιος.

Τα κύρια μοντέλα των διασταυρούμενων ρουλεμάν SX περιλαμβάνουν:

Μοντέλο αριθμός	Κύριοι						ώμος ύψος		Βασικός φορτώνω εκτίμηση αξονικός		Βασικός φορτώνω εκτίμηση ακτινικός		βάρος
	Εσωτερικός διάμετρος	εξωτερικός διάμετρος	Κύλινδρος πίσσα κύκλος διάμετρος	πλάτος	γκρίες τρύπα	r	ντε	Δι	Γα	Κόα	Κρ	Ορ	Κιλό
	d	D	Δρ	B/B1	S	r	ντε	Δι	ΚΝ	ΚΝ	ΚΝ	ΚΝ	Κιλό
SX011814	70	90	80	10	1.2	0.6	79.5	80.5	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	101.5	102.5	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	111.5	112.5	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	134.4	135.6	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	201.2	202.8	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	224.2	225.8	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	269.2	270.8	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	339.2	340.8	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	379.2	380.8	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.5	449	451	385	1699	244	833	24
SX0118 / 500	500	620	560	56	2.5	3	558.8	561.2	560	2538	355	1244	44
